Differential Amplifier



Penggunaan Differential Amplifier Pada Keamanan Ruangan


1. Tujuan [Kembali]
  1. mengetahui bentuk rangakain aplikasi untuk pengaman atm menggunakan sensor suara,sensor magnetic, dan sensor infrared
  2. dapat mensimulasikan rangkaian di aplikasi proteus
  3.  menyelesaikan tugas besar dari bapak darwinson
2. Alat dan Bahan [Kembali]
    A. ALAT
         Instrumen
         1) Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

          Terminals Mode

         1) Power Suply
Berfungsi untuk memberikan tegangan sumber pada rangkaian
Input voltage: 5V-12V
Output voltage: 5V
Output Current: MAX 3A
Output power:15W
conversion efficiency: 96%

          Generator

         1) Baterai

 Baterai merupakan sebuah alat yang mengubah energi kimia yangtersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.

    B. BAHAN
        1) Transistor NPN BC547



    Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal (switching), stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor BC547 bertipe NPN.

         Spesifikasi dan konfigurasi pin:


  2) Resistor

Resistor merupakan komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya.

Spesifikasi:


Cara menghitung nilai resistor:


  3) Dioda

Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

  4Op-Amp 741

IC UA 741 adalah Op-amp (penguat operasional) tujuan umum dan dianggap sempurna dalam aplikasi pengikut tegangan karena tidak ada fungsi latch-up. Selain itu, kisaran tegangan input daya adalah mode umum tinggi. IC ini adalah Op-amp berkinerja tinggi yang dirancang dengan chip silikon tunggal.

Spesifikasi dan Konfigurasi Pin:

Spesifikasi dari IC UA741 meliputi berikut ini:

         Supply tegangan ±18V

         Perbedaan tegangan input daya adalah ±15V

         Rasio penolakan mode umum adalah 90dB

         Amplifikasi tegangan diferensial adalah 200V/mv

         Arus supply adalah 1.5mA

         Pin ini dapat diakses dalam berbagai paket seperti paket 8-Pin PDIP, VSSOP, & SOIC

IC UA741 terdiri dari 8-pin, Konfigurasi:

                                                            IC UA741: Konfigurasi Pin, Diagram Rangkaian, dan Aplikasi

         Pin1 & Pin5 (Offset N1 & N2): Pin ini digunakan untuk mengatur tegangan offset jika perlu

         Pin2 (IN-): Pin Inverting Op-amp

         Pin3 (IN +): Pin Non-inverting dari Op-amp

         Pin4 (Vcc-): Pin ini terhubung ke ground jika tidak rel negatif

         Pin6 (Output): output daya pin Op-amp

         Pin7 (Vcc +): Pin ini terhubung ke + ve rail dari supply tegangan

         Pin8 (NC): Tidak ada koneksi

Komponen Input:

1. Botton

Button adalah saklar tekan yang berfungsi sebagai pemutus atau penyambung arus listrik dari sumber arus ke beban listrik.

Technical Specifications

  • Mode of Operation: Tactile feedback
  • Power Rating: MAX 50mA 24V DC
  • Insulation Resistance: 100Mohm at 100v
  • Operating Force: 2.55±0.69 N
  • Contact Resistance: MAX 100mOhm
  • Operating Temperature Range: -20 to +70
  • Storage Temperature Range: -20 to +70 ℃
2. Logic state
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

3. Sensor magnet (magnetic reed switch)

Reed Switch adalah sensor yang berfungsi juga sebagai saklar yang aktif atau terhubung apabila di area jangkauan nya terdapat medan magnet.

Spesifikasi:



            Konfigurasi pin:


                        1. VCC = 3.3V-5V
                        2. Gnd
                        3. Digital Output

              Grafik Respon:


4Sensor Infrared

Sensor Infrared merupakan komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar

                        Konfigurasi pin:
5. Sound Sensor
Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.
Spesifikasi :
  • Sensitivitas dapat diatur (pengaturan manual pada potensiometer)
  • Condeser yang digunakan memiliki sensitivitas yang tinggi
  • Tegangan kerja antara 3.3V – 5V
  • Terdapat 2 pin keluaran yaitu tegangan analog dan Digital output
  • Sudah terdapat lubang baut untuk instalasi
  • Sudah terdapat indikator led
Konfigurasi pin:
Spesifikasi
  •   Working voltage: DC 3.3-5V
  •   Dimensions: 45 x 17 x 9 mm
  •   Signal output indication
  •   Single channel signal output
  •   With the retaining bolt hole, convenient installation
  •   Outputs low level and the signal light when there is sound
Grafik:

4. Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya.

Komponen Output

1. Buzzer
Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

2. LED-red dan LED-yellow
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju.  Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N.


3. Motor DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Motor DC digunakan sebagai output dari rangkaian dan juga merupakan alat yang dapat mengubah energi listrik menjadi energi listrik menjadi energi gerak berupa putaran.

Konfigurasi pin:

 Pin 1 : Terminal 1

 Pin 2 : Terminal 2

                Spesifikasi Motor DC

4. Relay


Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar.

Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.

Konfigurasi pin:

Spesifikasi:

5. Ground
Suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.


3. Dasar Teori [Kembali]

a.         Resistor

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Î©) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).

Cara menghitung nilai resistor:

Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :

Perhitungan untuk resistor dengan 4 gelang warna :

         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

         Masukkan angka langsung dari kode warna gelang ke-2

         Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)

         Gelang ke 4 merupakan toleransi dari nilai resistor tersebut

Perhitungan untuk resistor dengan 5 gelang warna :

         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

         Masukkan angka langsung dari kode warna gelang ke-2

         Masukkan angka langsung dari kode warna gelang ke-3

         Masukkan Jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n)

         Gelang ke 5 merupakan toleransi dari nilai resistor tersebut.

Rumus:

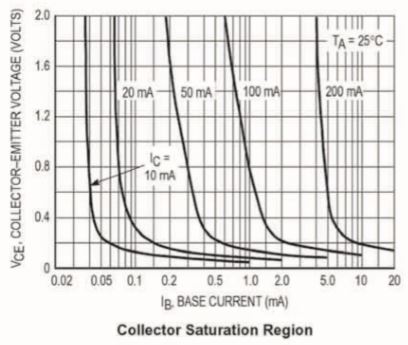

b.         Transistor NPN

Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor  yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis  melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff  (saklar tertutup).

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

      Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

      Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

      Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Rumus:

c.         Baterai


Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Prinsip operasi

Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.

d.         Opamp

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai penguat sinyal listrik. Sebuah Op-Amp terdiri dari beberapa transistor, dioda, resistor dan kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan penguat operasional.

Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

                Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

                Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

                Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

                Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

                Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

                Karakteristik tidak berubah dengan suhu

            Inverting Amplifier

 Rumus:

NonInverting

 Rumus:

Komparator

Rumus:

Adder

Rumus:

Bentuk Gelombang


         Resistor


e.         Motor DC

Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

f.                LED

LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan  perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang  digunakan.

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

   g.     Sensor magnet

Prinsip Sensor Magnet :

Sensor Magnet adalah berdasarkan Hukum Faraday dimana apabila sebuah penghantar memotong suatu medan magnet maka pada kedua ujung penghantar tersebut akan menimbulkan Gaya Gerak Listrik (GGL)) atau Electromagnetic Force (Emf). Besaran Emf tersebut  adalah tergantung kepada kuat medan magnet dan kecepatan pemotongan. Apabila Sensor tersebut menerima getaran maka batang magnet tersebut akan ikut bergetar dan medan magnet tersebut akan terpotong-potong oleh gulungan kawat sehingga kedua ujung gulungan kawat tersebut akan menimbulkan tegangan.

 Grafik Respon:


  h.         Sensor Infrared

Sensor Infrared adalah komponen elektronika yang dapat mendeteksi benda ketika cahaya infra merah terhalangi oleh benda. Sensor infared terdiri dari led infrared sebagai pemancar sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.
Prinsip Kerja Sensor Infrared


Gambar 1. Ilustrasi prinsip kerja sensor infrared
Grafik Respon Sensor Infrared


Gambar 4. Grafik respon sensor infrared
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.

     i.         Buzzer

 Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer  juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara.

j.        Relay

Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

    Electromagnet (Coil)

    Armature

    Switch Contact Point (Saklar)

    Spring

  • k.  Sound Sensor


Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.
Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu electric condenser microphone atau mic kondenser.
Intensitas suara adalah ukuran dari "aliran energi melewati satuan luas per satuan waktu" dan unit pengukuran adalah W/m2 Probe intensitas suara mikrofon ini dirancang untuk menangkap intensitas suara bersama dengan unit arah aliran sebagai besaran vektor. Hal ini dicapai dengan menggabungkan lebih dari satu mikrofon di probe untuk mengukur aliran energi suara. mikrofon konvensional dapat mengukur tekanan suara (unit: Pa), yang mewakili intensitas bunyi di tempat tertentu (satu titik), tetapi dapat mengukur arah aliran. Mikrofon intensitas bunyi Oleh karena itu digunakan untuk sumber suara memeriksa dan untuk mengukur kekuatan suara.

4. Percobaan [Kembali]

A. prosedur percobaan

  • siapkan komponen yang dibutuhkan
  • letakkansemua komponen sesuai dengan gambar dibawah
  • selanjutnya hubungkan ke motor
  • letakan juga sensor suara,sensor magnetic,sensor infra red
  • setelah semua komponen tersusun dan terhubung,
  • play kan simulasinya
  • jika benar maka simulasi bisa dibuat applikasinya

B. Rangkaian Simulasi


Sensor infrared berfungsi untuk mendeteksi ketika maling menutupi CCTV ruangan atm , sensor ini terdapat pada CCTV ruangan mesin ATM. Ketika maling menutupi CCTV lawan ATM dengan benda semacamnya lalu infrared akan mendeteksi dan berlogika 1 sehingga ada tegangan yang keluar dari vcc nya, voutnya masuk ke R2 lalu masuk ke op amp di op AMP di sini menggunak non inverting amplifier terjadi penguatan dua kali yang mana rumusnya itu adalah rf/ri di tambah satu dikali tn-nya di mana kita dapat vi-nya di sini 5 volt maka RF nya itu 10.000 ohm dan ri-nya 10.000 ohm 10.000 per 10 ribu sama dengan 1 ditambah 1 sama dengan 2 * 5 = 10 Volt. karna adanya tegangan 10 V yang diumpankan ke R8 terus ke transistor maka transistor akan on karena tegangan VBE nya lebih dari 0.7 atau sebesar dioda on, maka ada arus mengalir dari suplay 4,58 V mengalir arus ke relay terus ke kolektor Q1 emitor Q1 terus ground dengan adanya arus mengalir ya relay maka switch relaynya  akan berubah berpindah dari kanan ke kiri sehingga loopnya aktif dan memicu aktifnya buzzer atau alaram keamanan atm tersebut.
Selanjutnya ada sound sensor, di mana sensor ini berfungsi untuk mendeteksi adanya suara yang dihasilkan,, dan sensor ini terletak di dekat pintu ruangan atm.  Sound sensor akan mendeteksi adanya suara yang dihasilkan buzzer dan membuat sound sensor mengeluarkan tegangan pada output yang besarnya 5 V terus memasuki kaki Op-Amp, disini tidak terjadi penguatan karena menggunakan Rangkaian buzzer dimana Acl = Vo/Vi =1. Arus keluaran adalah 5 V dialirkan menuju motor sebagai pengunci tuas pintu otomatis.
Selanjutnya ada magnetic sensor yang di mana sensor ini berfungsi untuk mendeteksi terbukanya pintu,, magnetik sensor ini posisinya  pada pintu atm, sehingga ketika pintu atm dipaksa dibukak maka magnetic sensor berlogika 1 maka akan mengeluarkan arus pada output yang dialirkan menuju op-amp dikaki non inverting amplifier. Tegangan keluaran adalah hasil penguatan 2 kali dan dialirkan menuju ke kaki basis transistor. Karena kaki basis transistor mendapatkan arus, maka arus akan mengalir dari kaki kolektor ke kaki emitor, sehingga relay mendapatkan tegangan dan akan switch ke kiri. Perpindahan/switch relay tersebut akan membuat rangkaian tertutup sehingga akan menghidupkan motor (pelepas gas carbon monoksida).

C. Video

5. Download File [Kembali]

    Download HTML klik disini
    Download rangkaian Simulasi proteus klik disini
    Download video klik disini
    Download Datasheet Resistor klik disini
    Download Datasheet Relay klik disini
    Download Datasheet Transistor klik disini
    Download Datasheet LED klik disini
    Download Datasheet Motor klik disini
    Download Datasheet OP-AMP klik disini
    Download Datasheet Baterai klik disini
    Download Datasheet Sound sensor klik disini
    Download Datasheet Magnetc sensor klik disini
    Download Datasheet Infrared sesor klik disini
    Download Library Sound sensor  klik disini
    Download Library Magnetc sensor klik disini
    Download Library Infrared sesor klik disini
